Размеры железнодорожных контейнеров и вагонов.
ГОСТ 18477-79
Наружные размеры контейнеров |
|||||||
тип |
Размеры, мм |
||||||
наружные |
дверной проем |
||||||
длина |
ширина |
высота |
ширина |
высота |
|||
3т |
2400 |
1325 |
2100 |
1225 |
1930 |
||
5т |
2650 |
2100 |
2400 |
1950 |
2128 |
||
20т |
6058 |
2438 |
2350 |
2286 |
2134 |
Внутренние размеры контейнеров и крытого вагона |
|||||||
тип |
Размеры внутренние, мм |
объем, |
норма загрузки, |
||||
длина |
ширина |
высота |
|||||
3т |
2128 |
1225 |
1930 |
5,6 |
2400 |
||
5т |
2515 |
1950 |
2128 |
10,4 |
3800 |
||
20т |
5867 |
2330 |
2197 |
30,6 |
18000 |
||
крытый вагон |
13844 |
2760 |
2790 |
106,0 |
68000 |
3-х тонный контейнер

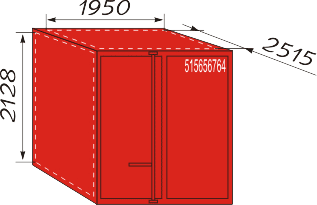

5-ти тонный контейнер

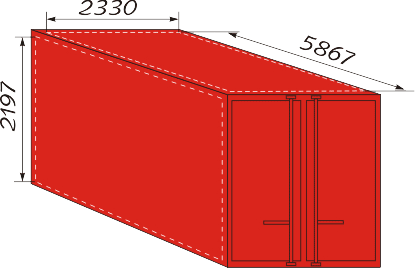

20-ти тонный контейнер
Контейнер 40фт стандартный: размеры / габариты, грузоподъемность и другие характеристики.
|
| |||||||||||||||||
|
Контейнер 40фт HighCube: размеры / габариты, грузоподъемность и другие харакетиристики.
|
| |||||||||||||||||
|
Размеры рефрижераторных контейнеров.
Технические характеристики |
20-футовый |
40-футовый |
40-футовый HiCube |
Внешние размеры |
|
|
|
Длина (мм) |
6058 |
12192 |
12192 |
Ширина (мм) |
2438 |
2438 |
2438 |
Высота (мм) |
2591 |
2591 |
2895 |
Внутренние размеры: |
|
|
|
Длина (мм) |
5513 |
11 638 |
11658 |
Ширина (мм) |
2284 |
2282 |
2282 |
Высота (мм) |
2269 |
2252 |
2557 |
Внутренний объем (куб.м) |
28 |
59,81 |
68,03 |
Весовые параметры |
|
|
|
Собственный вес (кг) |
3050 |
4510 |
4750 |
Максимальная грузоподъемность (кг) |
21950 |
27990 |
27790 |
Максимальный общий вес (кг) |
25000 |
32500 |
32500 |
Хладопроизводительность (ккал/час). |
2900-4200 |
3400-4200 |
|
Теплопроизводительность (ккал/час). |
4200-4400 |
5000-5200 |
|
Потребление электроэнергии (кВт). |
4,6 |
5,5 |
|
Применяемые хладагенты. |
R12; R134a (to кипения -29оС) |
||
Напряжение питания. |
360/460 V, 3 фазы, 50Гц |
||
Поддерживаемый диапазон температур. |
от -25о С до +25о С |
